Задумывались ли вы когда-нибудь, как сложно устроен процесс управления двигателем внутреннего сгорания? Ведь еще каких-то 100 лет назад это была практически ручная работа, требующая постоянного внимания и опыта. Сегодня же, благодаря автоматическому управлению двигателем, мы можем наслаждаться комфортом и эффективностью современных автомобилей. Более 80% современных автомобилей оснащены сложными системами автоматического управления. В этой статье я расскажу вам об истории развития этих систем, начиная с самых первых разработок и заканчивая современными технологиями.
Предпосылки: от механики к автоматизации
Изначально, регулирование работы двигателя было полностью механическим. Первые попытки оптимизировать работу двигателя предпринимались еще в конце XIX века. Механические регуляторы, основанные на центробежной силе, позволяли поддерживать относительно постоянную частоту вращения коленчатого вала. Пневматические системы, использующие разрежение во впускном коллекторе, также применялись для регулирования подачи топлива. Но все эти системы были далеки от совершенства. Они не могли учитывать множество факторов, влияющих на работу двигателя, таких как температура воздуха, атмосферное давление и состав топливной смеси. Я помню, как мой дед рассказывал, что в старых автомобилях приходилось постоянно «играть» с ручками управления, чтобы добиться нормальной работы двигателя. Это было настоящее искусство!
Вот примерная таблица, демонстрирующая эволюцию ранних систем регулирования:
| Система | Принцип работы | Преимущества | Недостатки | Пример применения |
|---|---|---|---|---|
| Механический регулятор | Центробежная сила | Простота конструкции | Низкая точность, инерционность | Паровые двигатели |
| Пневматический регулятор | Разрежение во впускном коллекторе | Автоматическая регулировка подачи топлива | Зависимость от атмосферных условий | Ранние карбюраторные двигатели |
| Ручное управление | Настройка водителем | Гибкость | Требует опыта и навыков | Практически все автомобили до 1950-х годов |
| Система зажигания с прерыванием | Механический прерыватель | Относительно надежная | Неточная регулировка момента зажигания | Ранние бензиновые двигатели |
| Карбюратор с автоматическим смесеобразованием | Дифференциальное давление | Автоматическая регулировка состава смеси | Неэффективность, зависимость от температуры | Автомобили 1930-1960-х годов |
Первые разработки: рождение электронного управления
Настоящий прорыв произошел с появлением первых электронных систем управления двигателем в 1950-х годах. Первые системы были аналоговыми и использовали дискретные компоненты, такие как транзисторы и диоды. Они предназначались в основном для управления зажиганием и подачей топлива. Разработкой этих систем занимались такие компании, как Bosch и General Motors. Я помню, как читал о первых электронных системах управления двигателем, и был поражен тем, насколько сложными и дорогими они были. Но они открыли новую эру в автомобилестроении.
Первые электронные системы управления двигателем выполняли следующие функции:
- Регулирование момента зажигания в зависимости от нагрузки и скорости двигателя.
- Оптимизация состава топливной смеси для обеспечения максимальной мощности и экономичности.
- Управление холостым ходом двигателя.
- Защита двигателя от перегрузок и детонации.
- Диагностика неисправностей.
- Управление системой рециркуляции отработавших газов (EGR).
- Управление системой подачи воздуха.
Вот еще одна таблица, на этот раз о первых электронных системах:
| Система | Год разработки | Разработчик | Основные функции | Применение |
|---|---|---|---|---|
| Bosch D-Jetronic | 1967 | Bosch | Электронное впрыскивание топлива | Mercedes-Benz, BMW |
| General Motors Rochester Fuel Injection | 1957 | General Motors | Электронное впрыскивание топлива | Chevrolet Corvette |
| Chrysler Electronic Fuel Injection | 1958 | Chrysler | Электронное впрыскивание топлива | Chrysler 300D |
| Lucas Electronic Ignition | 1960-е | Lucas | Электронное зажигание | Jaguar, Triumph |
| Magneti Marelli Electronic Ignition | 1970-е | Magneti Marelli | Электронное зажигание | Ferrari, Alfa Romeo |
Эволюция систем: от аналоговых к цифровым
В 1980-х годах произошел переход от аналоговых систем управления двигателем к цифровым. Это стало возможным благодаря развитию микропроцессоров и памяти. Цифровые системы управления двигателем стали более точными, гибкими и надежными. Они позволили реализовать более сложные алгоритмы управления, такие как управление турбонаддувом, управление фазами газораспределения и управление системой впрыска топлива с обратной связью. Я помню, как впервые увидел ЭБУ (электронный блок управления) – это был настоящий «мозг» автомобиля!
Основные этапы развития систем:
- 1980-е годы: Переход к цифровым системам управления, использование микропроцессоров.
- 1990-е годы: Внедрение систем управления двигателем с обратной связью, использование датчиков кислорода и датчиков детонации.
- 2000-е годы: Развитие систем управления двигателем с непосредственным впрыском топлива, использование турбонаддува и систем изменения фаз газораспределения.
- 2010-е годы: Внедрение гибридных систем управления двигателем, интеграция с другими системами автомобиля (ABS, ESP, и т.д.).
- 2020-е годы: Развитие систем управления двигателем с искусственным интеллектом, использование облачных технологий.
- Будущее: Полностью автономные системы управления двигателем, оптимизация работы двигателя в режиме реального времени.
- Появление CAN-шины: Обеспечила связь между различными электронными блоками управления в автомобиле.
Современные системы: возможности и технологии
Современные системы управления двигателем – это сложные комплексы, состоящие из множества датчиков, исполнительных механизмов и электронного блока управления. Они способны контролировать практически все параметры работы двигателя, такие как давление топлива, температуру воздуха, состав топливной смеси, момент зажигания и фазы газораспределения. Современные системы управления двигателем используют сложные алгоритмы управления, основанные на математических моделях и данных, полученных от датчиков. Я считаю, что современные системы управления двигателем – это настоящее чудо инженерной мысли.

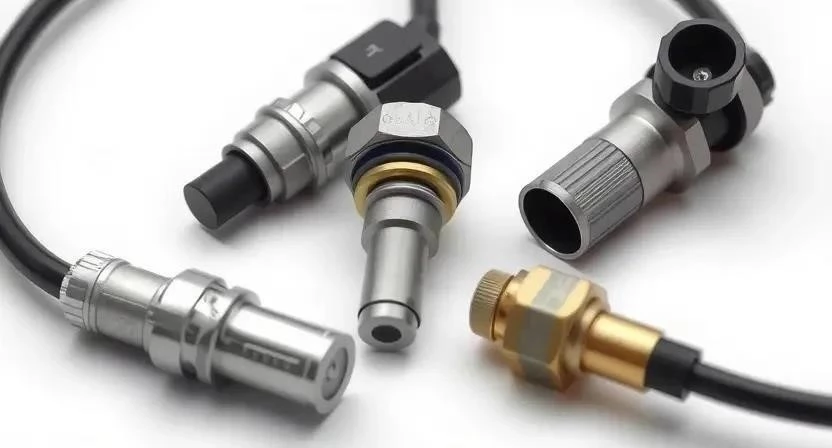

Вот некоторые из основных датчиков, используемых в современных системах управления двигателем:
- Датчик массового расхода воздуха (MAF).
- Датчик температуры воздуха.
- Датчик давления во впускном коллекторе (MAP).
- Датчик положения дроссельной заслонки (TPS).
- Датчик положения коленчатого вала (CKP).
- Датчик положения распределительного вала (CMP).
- Датчик кислорода (O2).
- Датчик детонации.
- Датчик температуры охлаждающей жидкости.
- Датчик давления масла.
- Датчик скорости автомобиля.
- Датчик положения педали акселератора.
А вот таблица, демонстрирующая возможности современных систем управления двигателем:
| Функция | Описание | Преимущества |
|---|---|---|
| Управление впрыском топлива | Оптимизация состава топливной смеси | Повышение экономичности и мощности |
| Управление зажиганием | Оптимизация момента зажигания | Повышение мощности и снижение выбросов |
| Управление турбонаддувом | Регулирование давления наддува | Повышение мощности и крутящего момента |
| Управление фазами газораспределения | Изменение времени открытия и закрытия клапанов | Повышение мощности и экономичности |
| Диагностика неисправностей | Обнаружение и индикация неисправностей | Упрощение ремонта и обслуживания |
Влияние на автомобильную промышленность
Автоматическое управление двигателем оказало огромное влияние на автомобильную промышленность. Оно позволило значительно улучшить характеристики автомобилей, снизить выбросы вредных веществ в атмосферу и повысить комфорт вождения. Благодаря автоматическому управлению двигателем, современные автомобили стали более экономичными, мощными и экологичными. Я уверен, что автоматическое управление двигателем – это одна из самых важных инноваций в автомобилестроении.
Мифы и правда об автоматическом управлении двигателем:
| Миф | Правда |
|---|---|
| Электронные системы управления двигателем ненадежны | Современные электронные системы управления двигателем очень надежны и долговечны. |
| Ремонт электронных систем управления двигателем сложен и дорог | Ремонт электронных систем управления двигателем требует специальных знаний и оборудования, но часто сводится к замене датчиков или исполнительных механизмов. |
| Автоматическое управление двигателем лишает водителя контроля над автомобилем | Автоматическое управление двигателем помогает водителю, а не лишает его контроля. |
| Электронные системы управления двигателем сложны в настройке | Настройка электронных систем управления двигателем требует специальных знаний и оборудования, но современные системы часто самонастраивающиеся. |
| Автоматическое управление двигателем увеличивает расход топлива | Автоматическое управление двигателем позволяет оптимизировать расход топлива и снизить выбросы вредных веществ. |
Часто задаваемые вопросы (FAQ)
Что такое ЭБУ?
ЭБУ – это электронный блок управления, который является «мозгом» системы автоматического управления двигателем.
Какие датчики используются в современных системах управления двигателем?
В современных системах управления двигателем используется множество датчиков, таких как датчик массового расхода воздуха, датчик температуры воздуха, датчик давления во впускном коллекторе и т.д.
Как автоматическое управление двигателем влияет на выбросы вредных веществ?
Автоматическое управление двигателем позволяет оптимизировать состав топливной смеси и момент зажигания, что приводит к снижению выбросов вредных веществ.
Что такое турбонаддув?
Турбонаддув – это система, которая увеличивает мощность двигателя за счет подачи дополнительного воздуха в цилиндры.
Что такое система изменения фаз газораспределения?
Система изменения фаз газораспределения – это система, которая изменяет время открытия и закрытия клапанов, что позволяет оптимизировать работу двигателя на разных режимах.
