Симптомы неисправностей
У современного автономного отопителя производства Eberspacher есть функция самодиагностики, с помощью которой оборудование самостоятельно диагностирует возможные неполадки, сообщая о них пользователю в виде цифровых значений. Именно по ошибкам отопителей Eberspacher во многом можно понять, что с оборудованием не так, и как починить свой агрегат.

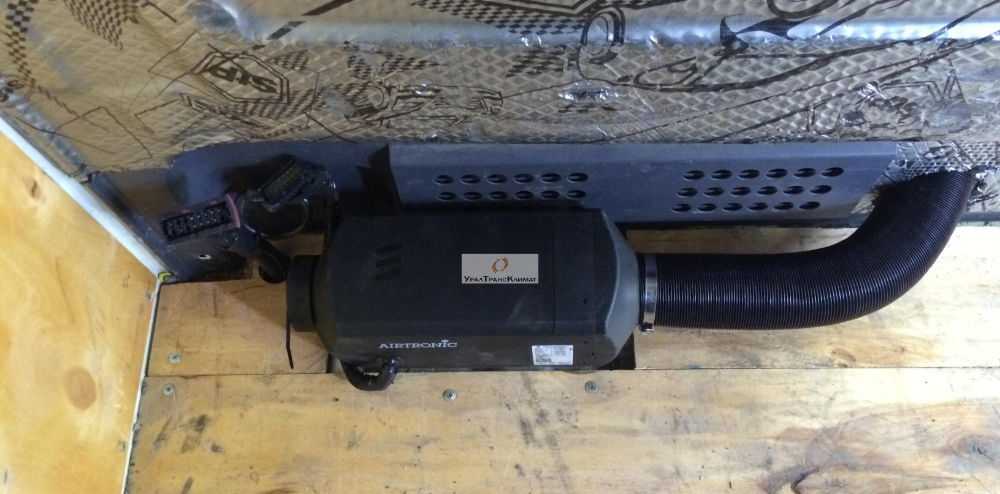

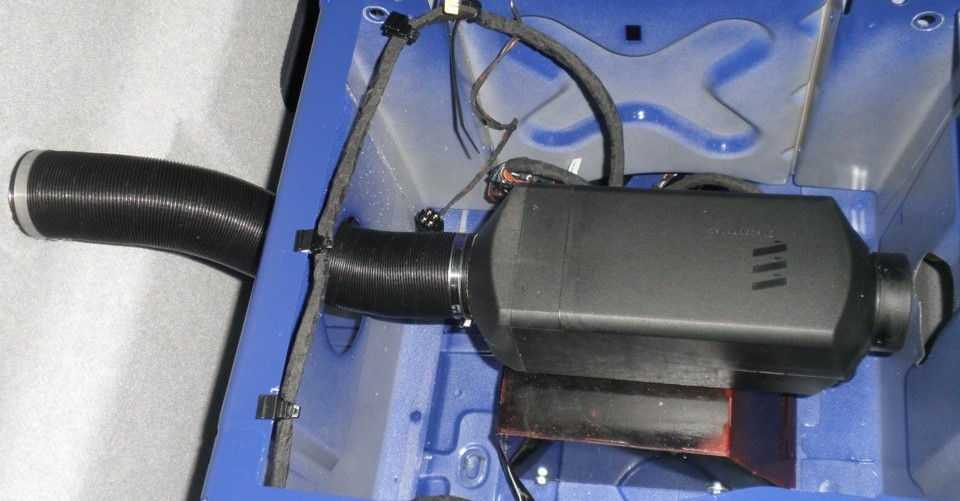

Часто проблемы начинаются ещё с момента установки, поскольку автомобилист заведомо неправильно монтирует оборудование. Самой распространённой ошибкой считается некорректное расположение насоса для подкачки топлива, угол наклона которого превышает 15 градусов. Если угол наклона будет больше, устройство попросту не справится со своей функцией, не сможет полноценно качать топливо и подавать его в камеру сгорания.
Когда автономный отопитель Eberspacher работал исправно, но с течением времени начались проблемы, определить их можно по нескольким характерным симптомам. А именно:
- автономка запускается, работает несколько минут, но затем глохнет;
- оборудование не запускается при наличии продувки, но с отсутствующим горением;
- отопитель не включается вообще;
- оборудование дымит;
- снизилась эффективность работы.
Если вы наблюдаете хотя бы один из перечисленных симптомов, с вашим Eberspacherом явно что-то не так. Требуется диагностика и последующий ремонт.
Ошибки
Решившись отремонтировать оборудование своими руками, обязательно начните с результатов диагностики.
Проверка на ошибки может выполняться с помощью диагностического устройства, радиоуправления TP5, ISO адаптера или модульного реле, установленного непосредственно на транспортное средство.
Отталкиваясь от появившегося на дисплее цифрового кода, можно понять неисправность:
- значение 010 указывает на повышенное напряжение;
- 011 говорит о том, что напряжение слишком низкое;
- 012 сообщает о перегреве;
- 014 сигнализирует об угрозе перегрева;
- 015 появляется в случаях, когда обогреватель перегрелся более 10 раз, что спровоцировало блокировку;
- 017 считается предельной ошибкой перегрева, когда происходит аварийное отключение отопителя;
- 020 связана со свечой зажигания, в которой произошло замыкание, случайное заземление или же перегрузка;
- 021 указывает на поломку свечи из-за повышенного напряжения;
- 030 означает, что скорость вращения вентилятора для забора наружного воздуха превышает пределы;
- 031 это прерывание мотора вентилятора;
- при 032 в двигателе вентилятора забора произошло КЗ, заземление или перегрузка;
- 038 указывает на прерывание реле вентилятора;
- 039 сообщает о КЗ, заземлении или перегрузке реле;
- 041 является кодом ошибки при прерывании водяного насоса;
- 042 то же самое, что и 039, но для насоса;
- 047 говорит о КЗ, заземлении или перегрузке в дозирующем насосе;
- при 048 произошло прерывание дозирующей помпы;
- 050 появляется после 10 безуспешных попыток пуска оборудования, что провоцирует блокировку;
- 051 сообщает о превышении допустимого времени;
- 052 говорит про превышенное время безопасности;
- при 053 происходит прерывание пламени на ступени большая;
- 056 то же самое, как и 053, то на ступени управления маленькая;
- 060 сообщает о прерывании датчика температуры;
- при 061 этот датчик перегружен, произошло заземление или КЗ;
- 064 информирует о прерывании датчика пламени;
- 065 у датчика пламени КЗ, заземление или перегрузка;
- 071 отвечает за прерывание датчика перегрева;
- 072 указывает на замыкание, заземление или перегрузку датчика перегрева;
- 090 и 092-103 говорит о неисправности блока управления;
- при 091 наблюдается помеховое внешнее напряжение.
Учитывая полученный на дисплее код, можно принять соответствующее решение о проведении тех или иных ремонтно-восстановительных работ.
Неисправности с электроникой, которые требуют программной перепрошивки блока управления, в гаражных условиях справятся далеко не все.
Если же требуется снять и разобрать устройство, отремонтировав или заменив некоторые компоненты на автономке от Eberspacher, тут вполне реально справиться собственными силами.
АВТОМОБИЛЬ НЕ ОБЛАДАЕТ ДОСТАТОЧНОЙ ПРИЕМИСТОСТЬЮ. РЫВКИ И ПРОВАЛЫ ПРИ ДВИЖЕНИИ
| Перечень возможных неисправностей | Диагностика | Методы устранения |
|---|---|---|
| Засорен сменный элемент воздушного фильтра | Проверьте состояние сменного элемента воздушного фильтра | Продуйте или замените сменный элемент воздушного фильтра |
| Повышенное сопротивление движению газов в системе выпуска отработавших газов |
Осмотрите систему выпуска на наличие помятых и поврежденных трубопроводов, проверьте состояние каталитического нейтрализатора (противодавление) (СТО) |
Замените поврежденные элементы системы выпуска отработавших газов |
| Подсос постороннего воздуха во впускной тракт | Осмотрите стыки, проверьте посадку дроссельного узла, датчиков абсолютного давления и температуры воздуха. На короткое время отключите вакуумный усилитель тормозов, заглушив штуцер впускного трубопровода |
Замените прокладки, уплотнительные кольца, детали с деформированными фланцами, неисправный вакуумный усилитель |
| Неполное открытие дроссельной заслонки | Определяется визуально на остановленном двигателе | Отрегулируйте привод дроссельной заслонки |
| Низкая компрессия в цилиндрах двигателя (менее 11,0 бар): износ или повреждение клапанов, их направляющих втулок и седел, залегание или поломка поршневых колец |
Проверьте компрессию | Замените неисправные детали |
| Нарушены фазы газораспределения | Проверьте фазы газораспределения | Установите правильное взаимное расположение валов. Проверьте компрессию |
| Зазоры между электродами свечей не соответствуют норме | Проверьте зазоры | Подгибанием бокового электрода установите нужный зазор или замените свечи |
| Сильный нагар на электродах свечей зажигания; попадание частиц нагара в зазор между электродами |
Осмотр | Проверьте и при необходимости замените свечи |
| Повреждение изоляции высоковольтных приборов и цепей | Омметром проверьте на обрыв или «пробой» (замыкание на «массу») обмотки катушки зажигания, высоковольтные провода |
Замените поврежденные катушку зажигания, высоковольтные провода |
| В баке недостаточно топлива | По указателю уровня и сигнализатору резерва топлива | Долейте топливо |
| Засорен топливный фильтр, замерзла вода, попавшая в систему питания, деформированы топливные трубки |
Проверьте давление в топливной системе | Замените топливный фильтр. Зимой поместите автомобиль в теплый гараж, продуйте топливопроводы. Замените дефектные шланги и трубки |
| Топливный насос не создает необходимого давления в системе | Проверьте давление в топливной системе, убедитесь в чистоте сетчатого фильтра топливного модуля |
Очистите сетчатый фильтр топливного модуля. Неисправные топливный насос, регулятор давления замените |
| Плохой контакт в цепи питания топливного насоса (в т. ч. провода «массы») |
Проверяется омметром | Зачистите контакты, обожмите наконечники проводов, замените неисправные провода |
| Неисправны форсунки или их цепи | Проверьте омметром обмотки форсунок и их цепи (отсутствие обрыва и короткого замыкания) |
Замените неисправные форсунки, обеспечьте контакт в электрических цепях |
| Неисправны датчик температуры воздуха или его цепи | Проверьте датчик и его цепи | Восстановите контакт в электрических цепях, замените неисправный датчик |
| Неисправны датчик абсолютного давления воздуха или его цепи | Оценить работоспособность датчика абсолютного давления воздуха можно с помощью диагностического оборудования на СТО |
Восстановите контакт в электрических цепях, замените неисправный датчик |
| Неисправен датчик концентрации кислорода | Оценить работоспособность датчика концентрации кислорода и надежность соединений его электроцепей можно с помощью диагностического оборудования на СТО |
Восстановите поврежденные электроцепи. Неисправный датчик замените |
| Неисправен ЭБУ или его цепи | Для проверки ЭБУ замените его заведомо исправным | Замените неисправный ЭБУ |
| Не отрегулированы зазоры в приводе клапанов | Проверьте зазоры в приводе клапанов | Отрегулируйте зазоры в приводе клапанов |
| Сильный износ кулачков распределительного вала | Осмотр при разборке двигателя на СТО | Замените изношенный распределительный вал на СТО |
| Осадка или поломка клапанных пружин | Осмотр при разборке двигателя | Отремонтируйте двигатель на СТО |
| Неисправны датчик положения дроссельной заслонки или его цепи | Проверьте датчик положения дроссельной заслонки | Восстановите контакт в электрических цепях, замените неисправный датчик |
| Неисправны датчик температуры охлаждающей жидкости | Проверьте тестером сопротивление датчика при различной температуре | Восстановите контакт в электрических цепях, замените неисправный датчик |
Залипание электрода (прерывание дуги)
Причиной залипания электрода и прерывания дуги может быть снижение напряжения из-за короткого замыкания в обмотках трансформатора, неисправности диодов или ослабления соединительных контактов. Также возможен пробой конденсаторного фильтра или замыкания отдельных деталей на корпус сварочного аппарата.
К причинам организационного характера, вследствие которых аппарат не варит как надо, можно отнести чрезмерную длину сварочных проводов (более 30 метров).
Если залипание сопровождается сильным гудением трансформатора – это также свидетельствует о перегрузке в нагрузочных цепях прибора или замыкании в сварочных проводах.
Одним из вариантов ремонта с устранением этих эффектов может стать восстановление изоляции соединительных кабелей, а также подтяжка ослабевших контактов и клеммников.
Рекомендации по эксплуатации
Можно дать несколько основных советов, которые позволят увеличить эксплуатационный срок и минимизировать появление неисправностей на автономных отопителях производства Eberspacher.
- Забудьте о топливе низкого качества. Это один из ключевых провоцирующих факторов неисправностей. Если вы используете отдельный бак для работы автономки, заливайте в него более дорогую и качественную солярку, нежели заправляете саму машину. При небольшом расходе такие затраты себя полностью оправдают. Причём сам производитель советует смешивать в зимний период дизельное топливо с бензином в соотношении 50 на 50. Делать это следует тогда, когда температура опускается ниже -20 градусов Цельсия.
- При установке не забывайте соблюдать правильную последовательность действий. Сначала собирается электросхема, проверяется, и только после этого происходит подключение к источнику питания. В случае с Eberspacher это аккумуляторная батарея.
- Даже при первом пуске обязательно обеспечьте наличие топлива в трубопроводе. Это же правило выполняется при всех последующих пусках автономного отопителя.
- После потепления из топливного бака автономки Eberspacher обязательно сливайте горючее. Если оставить его там на всё лето, из-за высокой температуры начнётся процесс отслаивания, что приведёт к порче топлива. Использовать его при наступлении холодов опасно.
- В процессе эксплуатации рекомендуется делать несколько запусков по 2-3 минуты при полной мощности автономного отопителя. Такая же процедура выполняется перед выключением. Это позволяет топливу полностью прогореть, а также избавиться от накопившихся отложений. Своего рода профилактика засорения без снятия.
- Выдерживайте правильный угол расположения насоса, который не должен превышать 15 градусов. Процедуру установки выполняйте строго по инструкции.
Если вы сомневаетесь в правильности самостоятельного монтажа, лучше обратиться за помощью к специалистам. Также рекомендуется проводить профилактику и плановое обслуживание согласно руководству.
Автономные отопители производства Ebespacher являются отличным оборудованием, качественно выполняющим свои функции. Но работоспособность и безотказность во многом зависит от отношения самого автовладельца к отопителю.
Самопроизвольное отключение
В некоторых случаях ремонт можно провести самостоятельно, если аппарат начал самопроизвольно отключаться. Большинство моделей сварочных аппаратов оснащено защитной схемой (автоматом), срабатывающей в критической ситуации, сопровождающейся отклонением от нормальной работы. Один из вариантов такой защиты предполагает блокировку работы устройства при отключении вентиляционного модуля.
После самопроизвольного отключения сварочного аппарата, прежде всего, следует проверить состояние защиты и попытаться возвратить этот элемент в рабочее состояние.
При повторном срабатывании защитного узла необходимо перейти к поиску неисправности по одной из описанных выше методик, связанных с замыканиями или неисправностью отдельных деталей.
В этой ситуации в первую очередь следует убедиться в том, что узел охлаждения агрегата работает нормально, и что перегрев внутренних пространств исключён.
Бывает и так, что узел охлаждения не справляется со своими функциями из-за того, что сварочный аппарат в течение длительного времени находился под нагрузкой, превышающей допустимую норму. Единственно верное решение в этом случае – дать ему «отдохнуть» порядка 30-40 минут, после чего попытаться вновь включить.
При отсутствии внутренней защиты предохранительный автомат может быть установлен в электрическом щитке. Для поддержания нормального функционирования сварочного агрегата его настройки должны соответствовать выбранным режимам.
Так, некоторые модели таких аппаратов (сварочный инвертор, в частности) в соответствии с инструкцией должны работать по графику, предполагающему перерыв на 3-4 минуты после 7-8-ми минут непрерывной сварки.
Решение распространённых проблем
Можно выделить несколько ситуаций, требующих обязательного вмешательства со стороны автовладельца. Устранять неисправности самостоятельно или отправлять оборудование в сервисный центр, каждый решает индивидуально.
Рассмотрим несколько распространённых ситуаций, связанных с неисправностями и нарушениями работоспособности автономных отопителей производства Eberspacher.
Нагар на сите. Когда выполняется дефектовка отопителя, очень часто на сите внутри камеры сгорания обнаруживается внушительный слой нагара

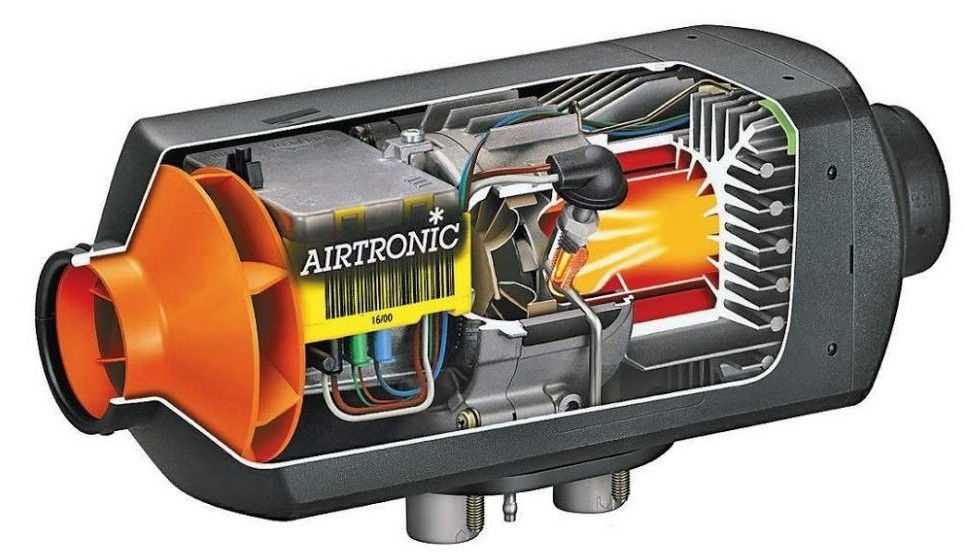

Тут важно понимать, что при образовании топливовоздушной смеси она поступает в камеру, где располагается свеча. После её активации начинается процесс горения
Если при этом на сетке-жиклере присутствует нагар или отложения, процесс смесеобразования нарушится. Это повлечёт за собой нарушение процесса горения. Как результат, автономный отопитель начинает глохнуть, из агрегата валит дым и пр. Тут основная проблема кроется именно в забитой сетке, которую нужно очистить или заменить, добравшись до камеры сгорания. Чистка помогает не всегда, а вот замена обычно позволяет забыть о проблеме. На Eberspacherе сетка часто закоксовывается. Её требуется демонтировать отдельно при возможности, либо уже поменять вместе с самой камерой сгорания.
Неисправность вентилятора. Ещё одна довольно распространённая ситуация, когда отказывает электровентилятор для забора воздуха. Без него процесс смесеобразования также нарушится, поскольку в камеру не будет поступать нужный объём воздуха. В теории можно поменять изношенные щётки или подшипник. Но на практике получить отдельно это детали на Eberspacher довольно проблематично. Они продают узлы в сборе. Прежде чем менять вентилятор, проверьте, идёт ли на него питание. Если питание поступает, а вентилятор не крутится, его придётся менять.
Проблемы с пультом от автономного отопителя. Поломка может быть обусловлена механическими повреждениями, попаданием влаги, перегрузкой электрической цепи и пр. Специалисты рекомендуют сначала проверить работоспособность оборудования, подключив заведомо исправный пульт. Если с ним всё функционирует, нужно менять.
Загрязнение свечи. Весьма распространённая проблема. Особенно при использовании низкокачественного горючего. Чтобы устранить такую неисправность, нужно контролировать состояние свечи. Если вы заметили на ней следы подгорания или выкрашивания, обязательно проводите профилактическую чистку. При сильных загрязнениях проще уже заменить элемент.

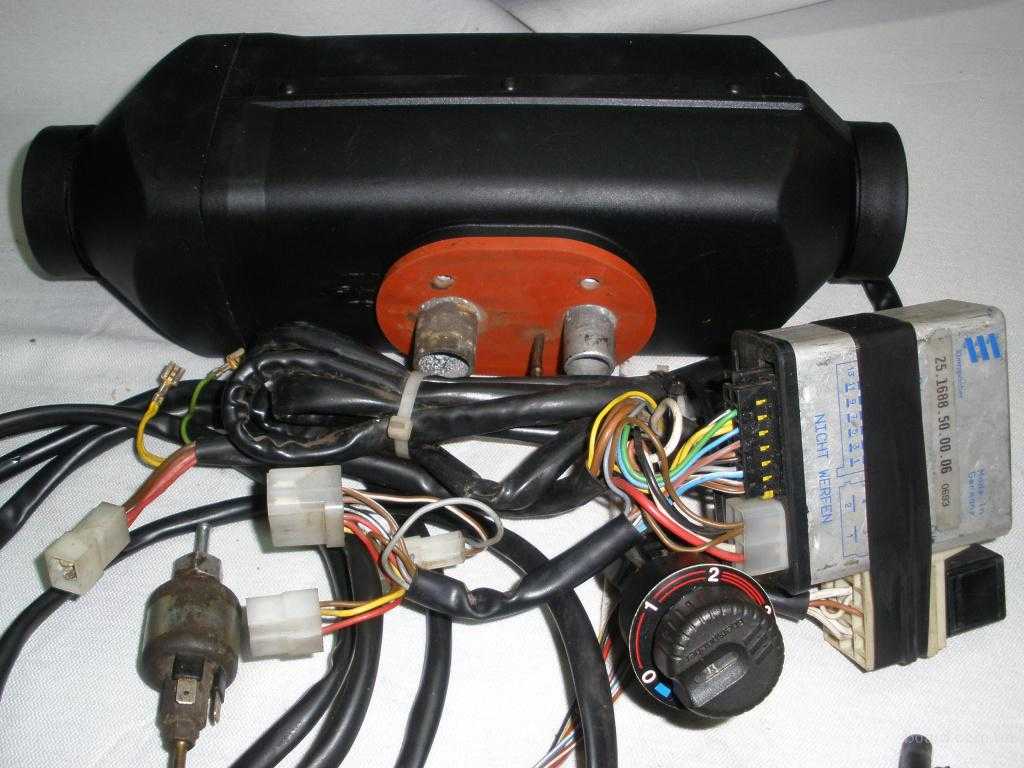

Чтобы выполнить ремонтно-восстановительные или профилактические работы, отопитель от Eberspacher придётся разобрать. Делать это не так сложно, но следует запастись терпением и быть предельно аккуратным.
Устройство не запускается
В этом случае, прежде всего, необходимо убедиться в наличии напряжения в сети и целостности предохранителей, установленных в обмотках трансформатора. При их исправности следует прозвонить с помощью тестера токовые обмотки и каждый из выпрямительных диодов, проверив тем самым их работоспособность.
При обрыве одной из токовых обмоток потребуется её перемотка, а в случае неисправности обеих проще заменить трансформатор целиком. Повреждённый или «подозрительный» диод заменяют новым. После ремонта сварочный аппарат снова включают и проверяют на исправность.
Иногда из строя выходит фильтрующий конденсатор. В этом случае ремонт будет заключаться в его проверке и замене новой деталью.
В случае исправности всех элементов схемы необходимо разобраться с сетевым напряжением, которое может быть сильно занижено и его просто не хватает для нормального функционирования сварочного аппарата.
Неисправности инверторных устройств
Перед ремонтом инверторного сварочного аппарата своими руками желательно ознакомиться с принципом действия, а также с его электронной схемой. Их знание позволит быстрее выявить причины поломок и постараться своевременно устранить их.
Электрическая схема
В основу работы этого устройства заложен принцип двойного преобразования входного напряжения и получения на выходе постоянного сварочного тока путём выпрямления высокочастотного сигнала.
Использование промежуточного сигнала высокой частоты позволяет получить компактное импульсное устройство, располагающее возможностью эффективной регулировки величины выходного тока.
Поломки всех сварочных инверторов условно можно разделить на следующие виды:
- неисправности, связанные с ошибками в выборе режима сварки;
- отказы в работе, обусловленные выходом из строя электронного (преобразовательного) модуля или других деталей устройства.
Метод выявления неисправностей инвертора, связанных с нарушениями в работе схемы, предполагает последовательное выполнение операций, производимых по принципу «от простого повреждения – к более сложной поломке». С характером и причиной поломок, а также со способами ремонта более подробно можно ознакомиться в сводной таблице.
Там же приводятся данные по основным параметрам сварки, обеспечивающие режим безаварийной (без отключения инвертора) работы устройства.
Особенности эксплуатации
Обслуживание и ремонт сварочных аппаратов инверторного типа отличается рядом особенностей, связанных со сложностью схемы этих электронных агрегатов. Для их ремонта потребуются определённые знания, а также умение обращаться с такими измерительными приборами, как цифровой мультиметр, осциллограф и подобные им.
В процессе ремонта электронной схемы сначала производится визуальный осмотр плат с целью выявления обгоревших или «подозрительных» элементов в составе отдельных функциональных модулей.
Если в ходе осмотра никаких нарушений обнаружить не удаётся – поиск неисправности продолжается путём выявления нарушений в работе электронной схемы (проверки уровней напряжения и наличия сигнала в её контрольных точках).
Для этого потребуется осциллограф и мультиметр, приступать к работе с которыми следует лишь при наличии полной уверенности в своих силах. Если возникли какие-либо сомнения по поводу своей квалификации – единственно верным решением будет отвезти (отнести) прибор в специализированную мастерскую.
Специалисты по ремонту сложных импульсных устройств оперативно найдут и устранят возникшую неисправность, а заодно и проведут техобслуживание данного агрегата.
Порядок самостоятельного ремонта
В случае принятия решения о самостоятельном ремонте платы – рекомендуем воспользоваться следующими советами опытных специалистов.
При обнаружении в ходе визуального осмотра сгоревших проводов и деталей следует заменить их новыми, а заодно и переткнуть все разъёмы, что позволит исключить вариант пропадания контакта в них.
Если такой ремонт не привел к желаемому результату – придётся начать поблочное обследование цепей преобразования электронного сигнала.
Для этого необходимо найти источники, в которых приводятся эпюры напряжений и токов, предназначенные для более полного понимания работы этого агрегата.
Ориентируясь на эти эпюры с помощью осциллографа можно последовательно проверить все электронные цепочки и выявить узел, в котором нарушается нормальная картинка преобразования сигнала.
При сомнениях в работоспособности этой платы можно попробовать заменить её исправной (от другого, работающего инвертора) и попытаться вновь запустить сварочный аппарат.
В случае благоприятного исхода останется только отдать свою плату в ремонт или заменить её купленной новой. Таким же образом следует поступать и при появлении подозрений в исправности всех других модулей или блоков сварочного аппарата.
В заключении напомним, что ремонт любых сварочных агрегатов (и инверторов, в частности) считается достаточно сложной процедурой, требующей определённых навыков и умения обращаться со сложной измерительной техникой.
При наличии малейших сомнений в своём профессионализме следует воспользоваться помощью специалистов и предоставить им возможность вернуть неисправный аппарат в работу.
